Prinz optics Sol-Gel-Beschichtung dichroitisches Glas

Herstellungstechnik, Eigenschaften und Verarbeitung

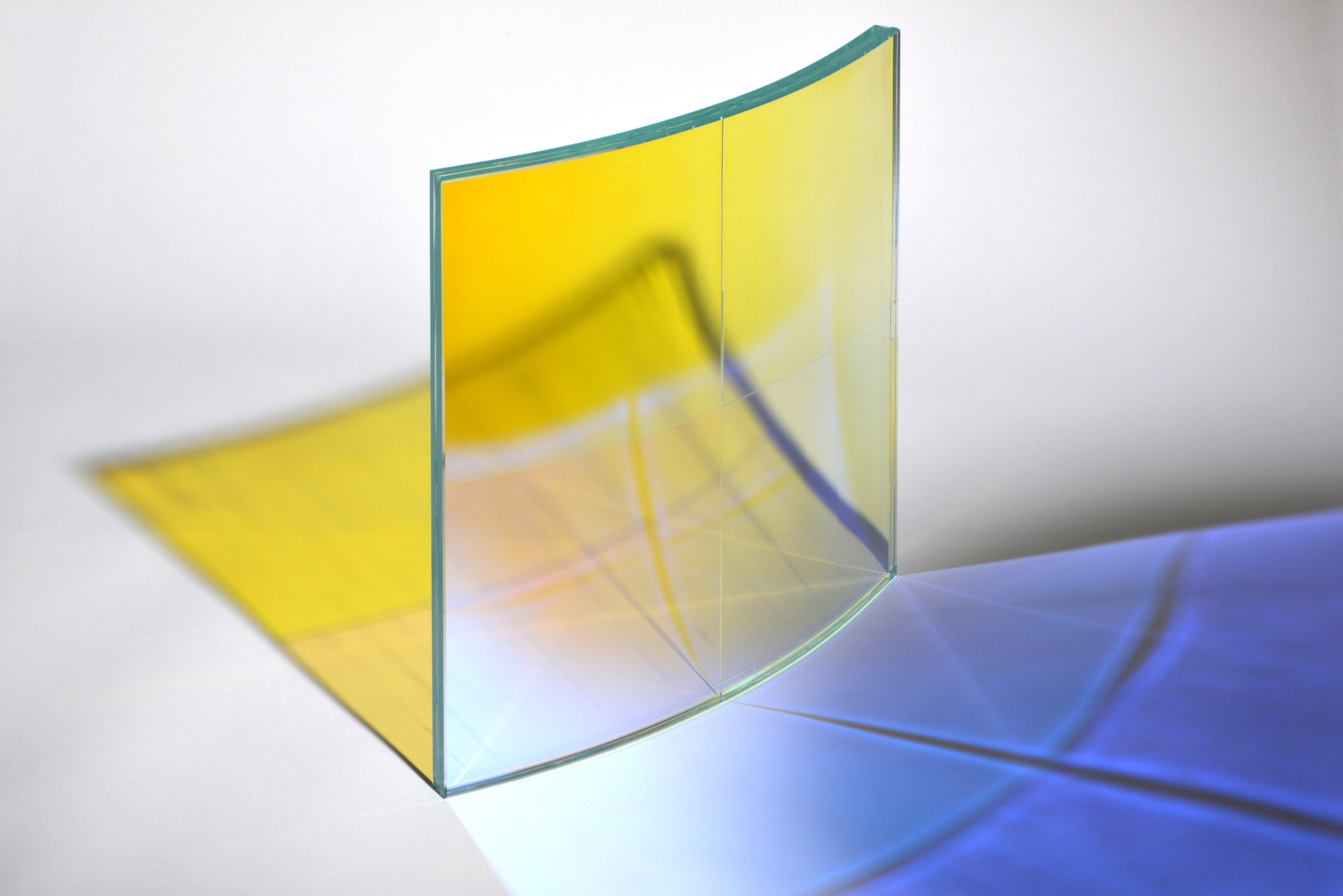

Alles, was Sie über die Eigenschaften und Qualitäten unserer dichroitischen Filter wissen sollten

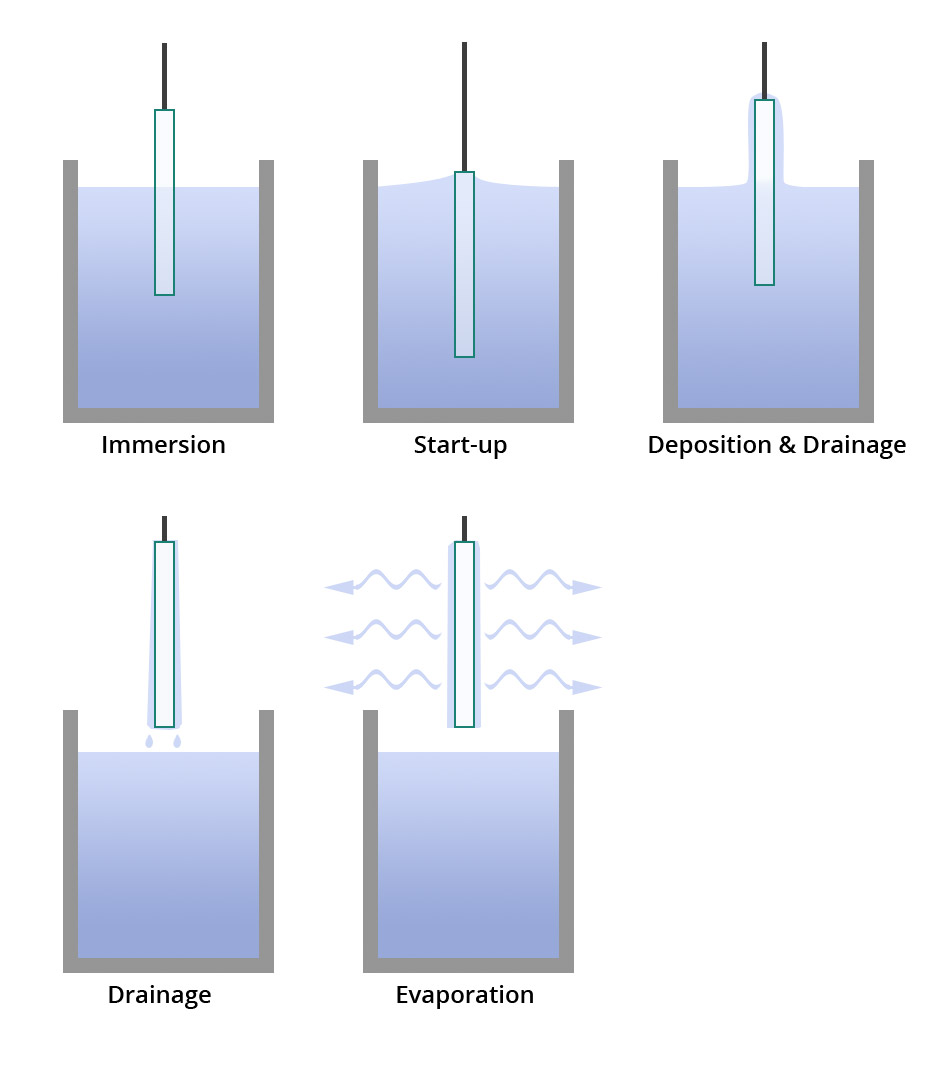

Die Dauerhaftigkeit der dichroitischen Filterwirkung ist unbegrenzt. Denn die Beschichtungen sind anorganischer Natur. Sie erfolgen im Tauchbeschichtungsverfahren. Die dabei verwendeten metallalkoholischen Beschichtungslösungen werden in einem thermischen Prozess bei 480°C in festhaftende Metalloxidschichten umgewandelt. So können sie sich weder durch Wärmewirkung noch durch UV-Strahlung verändern.

Die beschichteten Gläser zeichnen sich daher durch eine hohe Beständigkeit und Gebrauchstüchtigkeit aus. Sie können sie mit nahezu allen in der Glasverarbeitung üblichen Methoden weiterverarbeiten.

Mehr

Was ist und wie wirkt ein dichroitischer Filter?

Transmission und Refelxion bei dichroitischen Filtern

Farbeffektglas, Beleuchtungsfilter und Filter für die Warenbeleuchtung sind dichroitische (von griechisch „dichroos“ = zweifarbig) Filter. Mit ihnen lässt sich aus dem Licht nahezu jede Farbe des Spektrums generieren, also sowohl die additiven (Rot, Grün, Blau) als auch die subtraktiven (Gelb, Magenta, Cyan) Farben. Dieser Effekt beruht auf der Interferenz der Lichtwellen an dünnen, optisch durchsichtigen Schichten, bei der weißes Licht dann farbig gebrochen wird.

Die Farben entstehen durch Überlagerung von Lichtwellen, die sowohl an der Oberfläche einer entsprechenden Schicht als auch an deren unterer Grenzfläche reflektiert werden. Überlagern sich dabei zwei Wellenberge, verstärken sich die Wellen (konstruktive Interferenz). Trifft ein Wellenberg jedoch auf ein Wellental, so löschen sich die Strahlungen gegenseitig aus (destruktive Interferenz). Dabei wird das einfallende Licht nicht absorbiert und somit nicht in Wärmestrahlung umgewandelt. Die Wirkung herkömmlicher Farbfilter beruht hingegen auf der Absorption ganzer Spektralbereiche, was zu einer starken Erhitzung führen kann.

Whitepaper

Verarbeitungs­richtlinien

Dichroitisches Glas Bearbeitungs-Richtlinen

Die im Sol-Gel-Verfahren beschichteten Gläser zeichnen sich durch eine hohe Beständigkeit und Gebrauchstüchtigkeit der Beschichtungen aus. Sie lassen sich mit vielen in der Glasverarbeitung üblichen Methoden weiterverarbeiten. Beachten Sie dabei die folgenden Richtlinien:
Grundsätzlich gilt:

Da die aufgebrachten Schichten bzw. Schichtpakete sehr dünn sind (0,05 µm bis 1 µm), ist bei der Verarbeitung eine mechanische Beschädigung der Beschichtung prinzipiell möglich. Deshalb ist stets auf größte Sauberkeit zu achten. Die Einwirkung von abrasiven Mitteln, wie Schleifstaub, Glassplitter oder Metallteilen auf die beschichteten Flächen unter allen Umständen zu vermeiden.

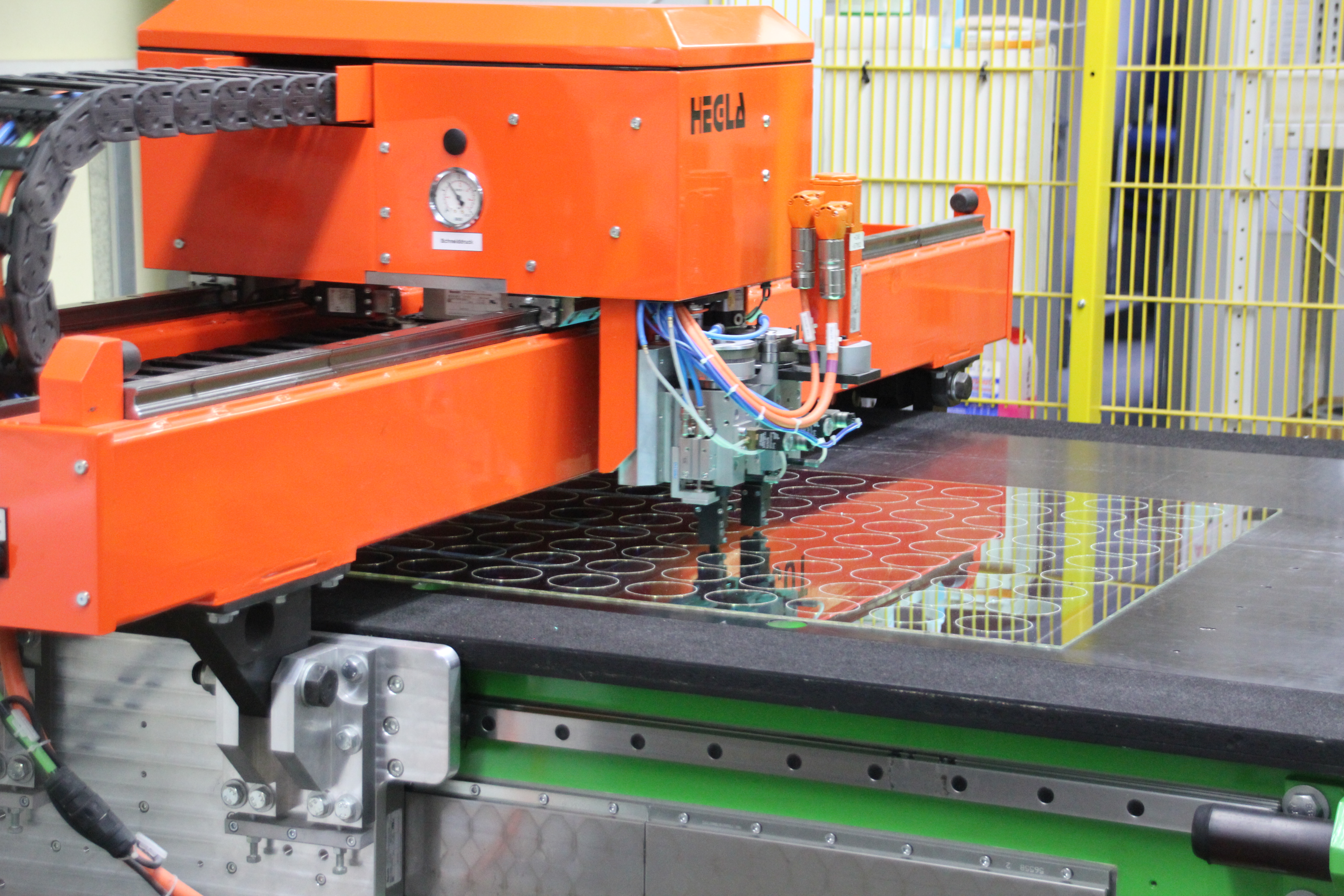

Ritzen, Brechen:

Beschichtetes Glas lässt sich ritzen und brechen wie normales, unbeschichtetes Glas. Schneid- und Brechtisch müssen sauber sein, die Glasplatten dürfen zur Vermeidung von Kratzern nur unter Einsatz eines Luftkissens über die Tische geschoben werden. Nach längerer Lagerung auf den Glasplatten befindlicher Staub sollte erst nach dem Schneidprozess in einem Waschgang entfernt werden, auf keinen Fall jedoch mit einem Handbesen oder einem trockenen Tuch.

Schleifen:

Beschichtete Gläser können sowohl einzeln als auch im Block in Form geschliffen werden. Bei der Verarbeitung einzelner Gläser ist darauf zu achten, dass die Oberfläche durch die Aufnahme der Schleifmaschine nicht verkratzt wird. Bei der Verarbeitung im Block kann sowohl mit Papierzwischenlagen, als auch mit Verkittung gearbeitet werden. Dabei ist zu beachten, dass nur säurefreie Papiere eingesetzt werden. Beim Lösen des Kitts können alkoholische Lösungsmittel verwendet werden, nicht aber starke Säuren oder Laugen, die die Glasoberfläche ätzen oder die Haftfähigkeit der Beschichtung beeinträchtigen könnten.

Verarbeitung zu Verbund­sicherheits­glas (VSG)

ist ohne Einschränkungen möglich. Eine Wechselwirkung zwischen der Beschichtung und üblichen Verbundmaterialien (PVB oder Harze) ist nicht bekannt.

Thermisches Härten

der beschichteten Gläser, wie auch ihre Verarbeitung zu ESG ist grundsätzlich nicht möglich, da durch die notwendige hohe Temperatur die Schichten zu Trübungen oder Rissbildung neigen. Im Einzelfall können bestimmte Filtertypen – unter Berücksichtigung der jeweiligen Beschichtung nach eingehenden Versuchen und genauer Festlegung der Vorspannparameter thermisch vorgespannt werden.

Chemisches Härten

von beschichteten Gläsern ist prinzipiell nicht möglich.

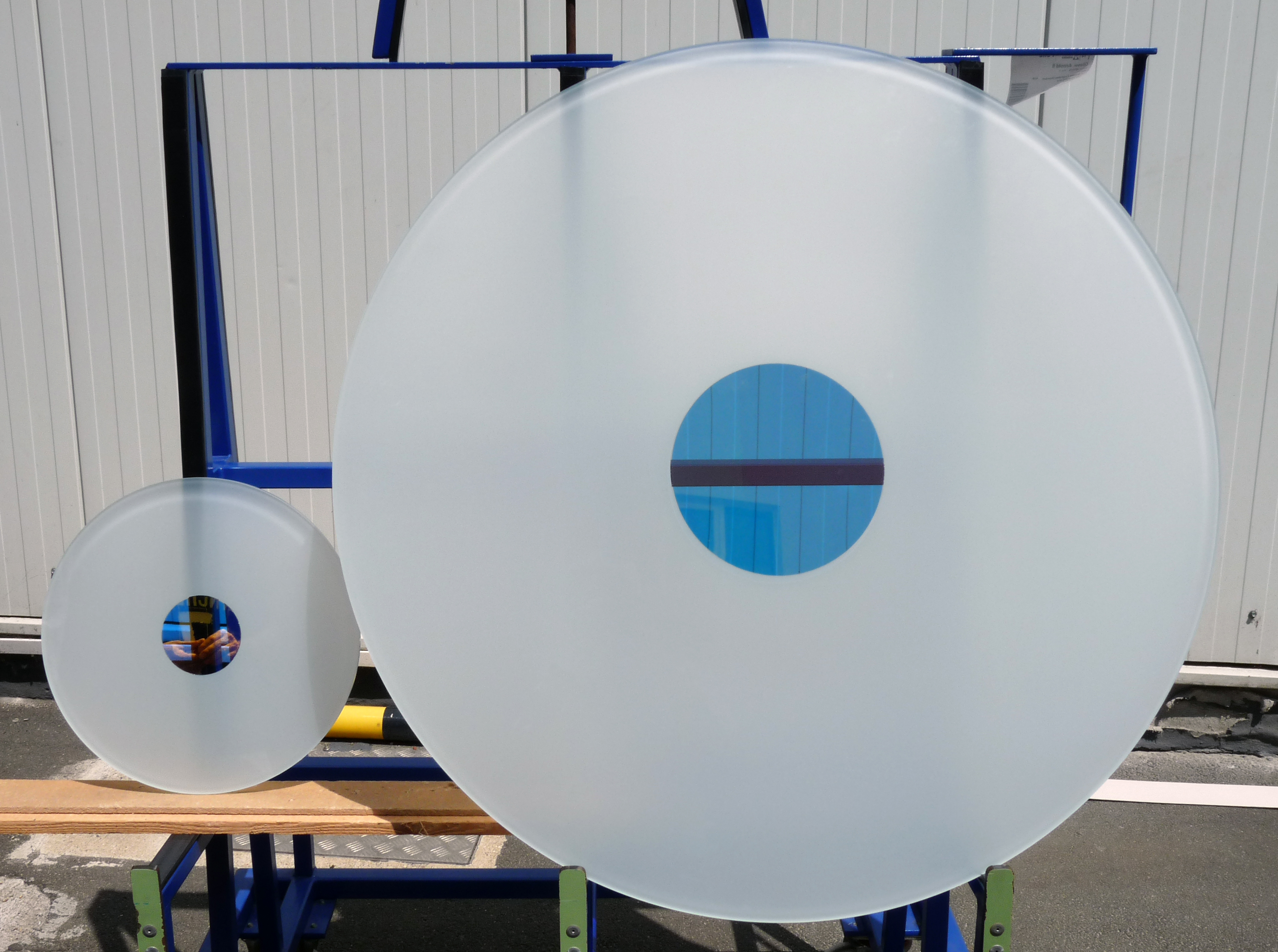

Die Größe der Filterscheiben

Unterschiedliche Größen von Glasscheiben mit Inlays aus dichroitischen Filtern

ist als VSG frei wählbar. Die maximalen Abmessungen einer einzelnen Filterscheibe betragen 5,80 m x 2,55 m, als Verbundsicherheitsglas ohne Stoß: 1,08 m x 0,8 m. Größere Flächen können durch das Zusammenfügen mehrerer Filterscheiben im Stoßverbund gestaltet werden.

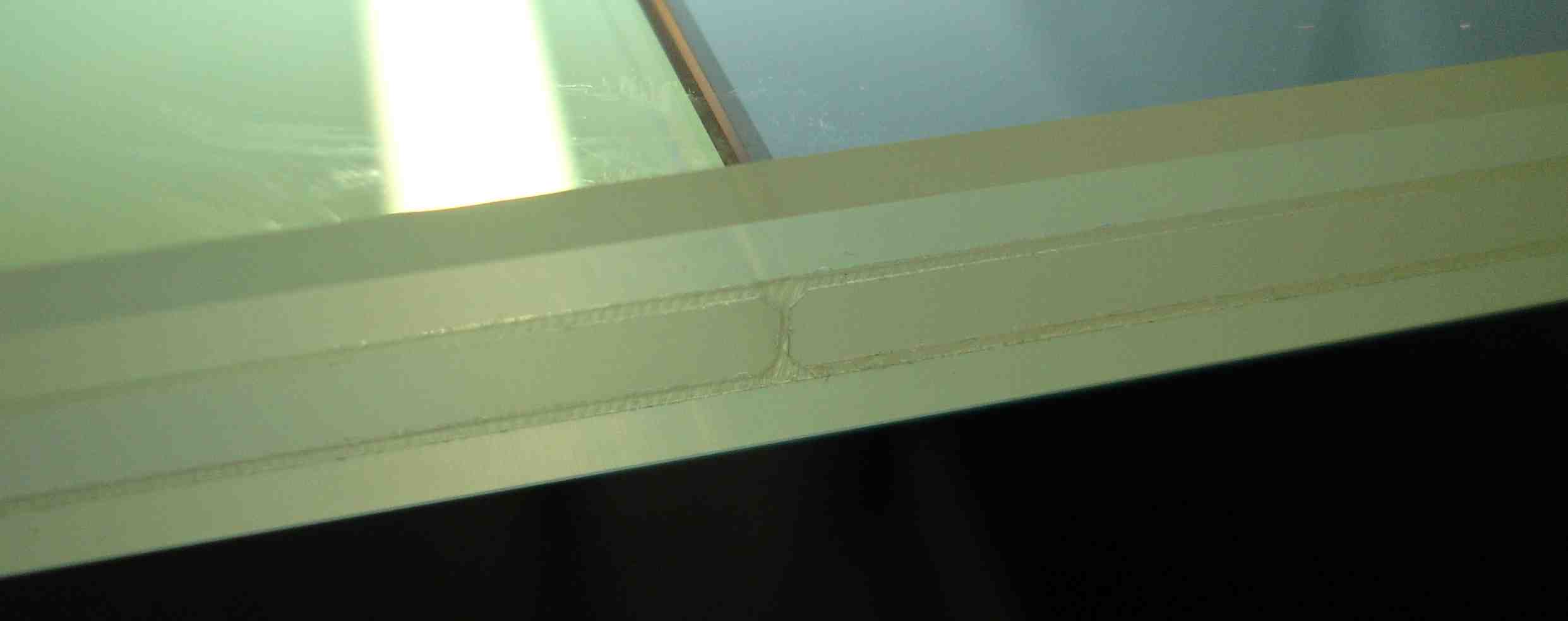

Durch Stoßverbund sind auch unterschiedliche Farben in einer Scheibe so kombinierbar. Auch Kombinationen mit teildurchlässigen Spiegeln und/oder Klarglas sind problemlos möglich.

Wir fertigen nach Ihren Vorgaben passgenau einbaufähig, mit Rahmen oder rahmenlos und auf Wunsch fertig konfektioniert.

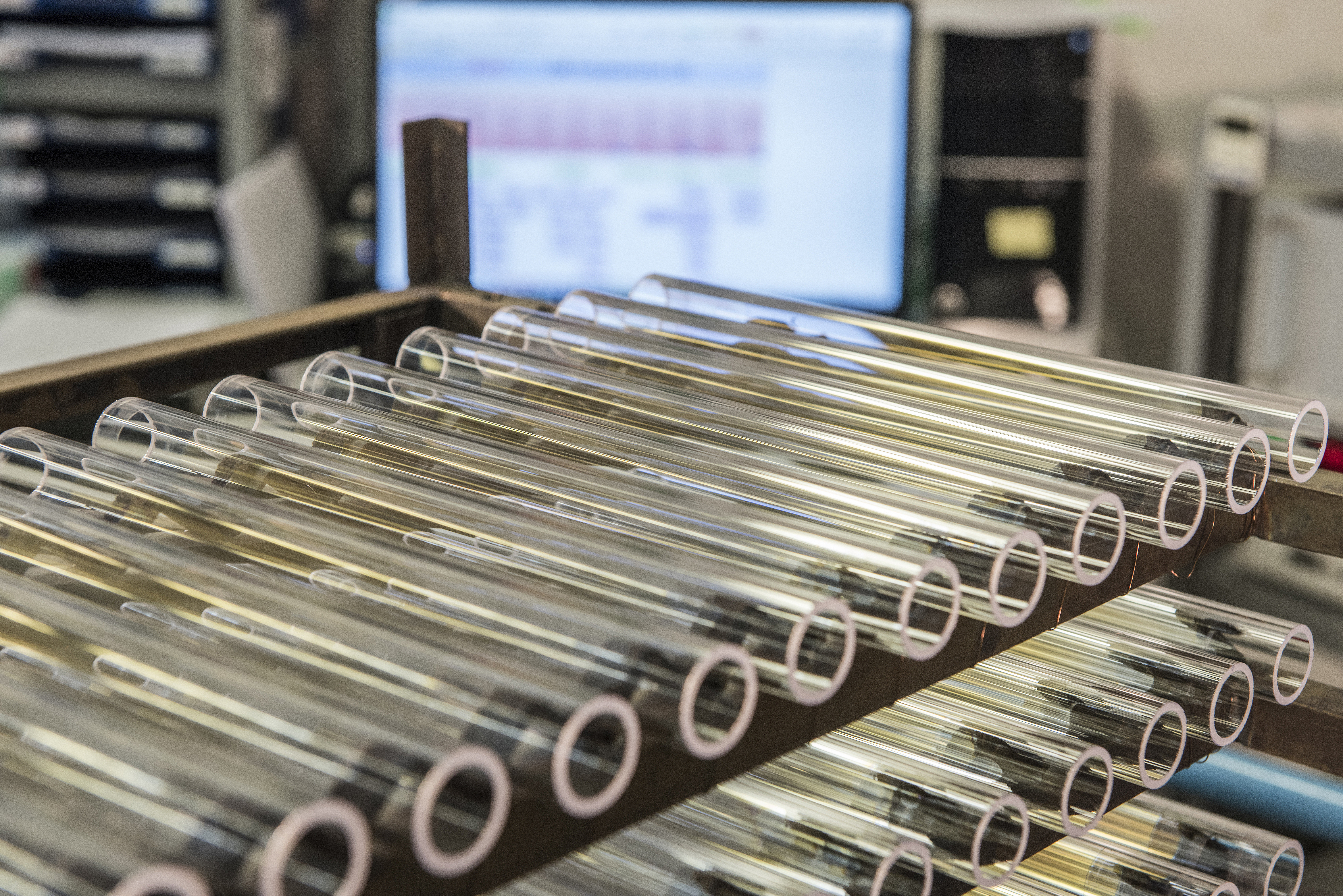

Auch Glasröhren  können wir dichroitisch beschichten.

Allgemeine Infos

ISO Zertifikat 9001:2008 für Prinz Optics

QS-Zertifikat ISO 9001:2008

195.6 KB

Technische Infos

Vergleichende Farbtabelle Lee- / Rosco-Filter mit den Prinz optics Äquivalenten

Vergleichende Farbtabelle der dichroitischen Filter

49.67 KB
Prinz Optics White Paper Dichroitische Filter

Prinz Optics Whitepaper
Dichroitische Filter

523.71 KB
Prinz Optics Whitepaper Optische Filter und Beschichtungen auf Glas

Prinz Optics Whitepaper
Optische Filter

1.42 MB

Messkurven Konversionsfilter

Messkurve Konversionsfilter FE Pink

Messkurve für Konversions-Filter FE Pink

15.97 KB
Messkurve Konversionsfilter für Shopbeleuchtung FE Green 3

Messkurve für Konversions-Filter FE Green 3

16.06 KB
Messkurve Konversionsfilter M3-400

Messkurve für Konversions-Filter M3-400

15.91 KB
Messkurve Konversionsfilter KW 40

Messkurve für Konversions-Filter KW 40

15.8 KB
Messkurve Konversionsfilter KW 65

Messkurve für Konversions-Filter KW 65

15.86 KB
Messkurve Konversionsfilter KW 90

Messkurve für Konversions-Filter KW 90

15.76 KB
Messkurve Konversionsfilter KW 100

Messkurve für Konversions-Filter KW 100

15.86 KB
Messkurve Konversionsfilter KW 145

Messkurve für Konversions-Filter KW 145

15.89 KB
Messkurve Konversionsfilter KW 175

Messkurve für Konversions-Filter KW 175

15.77 KB
Messkurve Konversionsfilter M6-565

Messkurve für Konversions-Filter M6-565

15.78 KB
Messkurve Konversionsfilter M6-585

Messkurve für Konversions-Filter M6-585

15.83 KB
Messkurve für Konversions-Filter KK 20

Messkurve für Konversions-Filter KK 20

15.72 KB
Messkurve für Konversions-Filter KK 40

Messkurve für Konversions-Filter KK 40

15.81 KB
Messkurve für Konversions-Filter KK 60

Messkurve für Konversions-Filter KK 60

15.9 KB
Messkurve für Konversions-Filter KK 85

Messkurve für Konversions-Filter KK 85

15.97 KB
Messkurve für Konversions-Filter KK 100

Messkurve für Konversions-Filter KK 100

15.92 KB
Messkurve für Konversions-Filter KK 130

Messkurve für Konversions-Filter KK 130

15.95 KB
Messkurve für Konversions-Filter KK 145

Messkurve für Konversions-Filter KK 145

15.97 KB

Messkurven LED-Konversionsfilter

Messkurve Konversionsfilter für LED KW 20

Messkurve für LED-Konversions-Filter KW 20

41.37 KB
Messkurve Konversionsfilter für LED KW 30

Messkurve für LED-Konversions-Filter KW 30

41.67 KB
Messkurve Konversionsfilter für LED KW 40

Messkurve für LED-Konversions-Filter KW 40

38.2 KB
Messkurve Konversionsfilter für LED KW 65

Messkurve für LED-Konversions-Filter KW 65

43.25 KB
Messkurve Konversionsfilter für LED KW 90

Messkurve für LED-Konversions-Filter KW 90

42.28 KB
Messkurve Konversionsfilter für LED KW 130

Messkurve für LED-Konversions-Filter KW 130

44.42 KB

Messkurven Dichroitische Filter

FM Blue Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FM Blue

16 KB
FM Cyan Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FM Cyan

16.01 KB
FM Green Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FM Green

15.97 KB
FM Yellow Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FM Yellow

15.94 KB
FM Orange Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FM Orange

16.01 KB
FE Blue Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FE Blue

16 KB
FE Cyan Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FE Cyan

16 KB
FE Green Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FE Green

16.01 KB
FE Yellow Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FE Yellow

15.83 KB
FE Orange Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FE Orange

15.91 KB
FE Red Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FE Red

15.83 KB
FE Pink Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FE Pink

15.97 KB
FS Blue 495 Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FS Blue 495

16.05 KB
FS Blue 515 Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FS Blue 515

16.06 KB
FS Cyan 535 Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FS Cyan 535

15.89 KB
FS Cyan 555 Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FS Cyan 555

16.03 KB
FS Cyan 575 Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FS Cyan 575

16.04 KB
FS Green 505550 Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FS Green 505550

15.97 KB
FS Yellow 505 Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FS Yellow 505

15.87 KB
FS Yellow 525 Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FS Yellow 525

15.89 KB
FS Orange 555 Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FS Orange 555

15.9 KB
FS Orange 585 Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FS Orange 585

15.8 KB
FS Red 415605 Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FS Red 415605

15.94 KB
FS Mauve 480630 Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FS Mauve 480630

15.94 KB
FS Magenta 455645 Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FS Magenta 455645

15.95 KB
FS Pink 450600 Messkurve Dichroitischer Filter

Messkurve für den dichroitischen Filter FS Pink 450600

15.94 KB

Messkurven Technische Filter

Technischer Filter AT80 Strahlteiler

Messkurve für den Strahlteiler AT 80

15.61 KB
Technischer Filter AT70 Strahlteiler

Messkurve für den Strahlteiler AT 70

15.65 KB
Technischer Filter AT60 Strahlteiler

Messkurve für den Strahlteiler AT 60

15.66 KB
Technischer Filter AT50 Strahlteiler

Messkurve für den Strahlteiler AT 50

15.82 KB
Technischer Filter AT40 Strahlteiler

Messkurve für den Strahlteiler AT 40

15.77 KB
Technischer Filter IR2 Wärmereflexion

Messkurve für den IR-Filter IR 2

17.02 KB
Technischer Filter IR3 Wärmereflexion

Messkurve für den IR-Filter IR 3

17.05 KB
Technischer Filter IR4 Wärmereflexion

Messkurve für den IR-Filter IR 4

17.06 KB
Technischer Filter IR5 Wärmereflexion

Messkurve für den IR-Filter IR 5

17.08 KB
Technischer Filter IR6 Wärmereflexion

Messkurve für den IR-Filter IR 6

16.98 KB
Technischer Filter IR7 Wärmereflexion

Messkurve für den IR-Filter IR 7

17.02 KB
UV-Filter Prinz Optics Messkurven

Messkurve für den UV-Sperrfilter UB2-AR

16.22 KB
UV-Filter Prinz Optics Messkurven

Messkurve für den UV-Sperrfilter UB4

16.32 KB
UV-Filter Prinz Optics Messkurven

Messkurve für den UV-Sperrfilter UB4-420

16.24 KB
UV-Filter Prinz Optics Messkurven

Messkurve für den UV-Sperrfilter UB4-440

45.43 KB
UV-Filter Prinz Optics Messkurven

Messkurve für den UV-Licht Filter UR 350-0

16.37 KB
UV-Filter Prinz Optics Messkurven

Messkurve für den UV-Licht Filter UR 260-0

16.68 KB
UV-Filter Prinz Optics Messkurven

Messkurve für den UV-Licht Filter URBB

16.47 KB
Messkurve Kaltlicht-Spiegel - Cold light mirror

Messkurve für den Kaltlichtspiegel KR3

18.17 KB
Messkurve Kaltlicht-Spiegel - Cold light mirror

Messkurve für den Kaltlichtspiegel M3

15.96 KB
Messkurve Kaltlicht-Spiegel - Cold light mirror

Messkurve für den Kaltlichtspiegel M1

15.89 KB
Messkurven AR-Filter, Entspiegelung

Messkurve für den AR-Filter AR2-550

11.42 KB
Messkurven AR-Filter, Entspiegelung

Messkurve für den AR-Filter AR2-1064

11.93 KB
Messkurven AR-Filter, Entspiegelung

Messkurve für den AR-Filter AR4

11.33 KB
Messkurven AR-Filter, Entspiegelung

Messkurve für den AR-Filter AR4-850

11.86 KB
